Réseau galva
Mise en place du réseau galva
Réseau galva isolé
PLANIFICATION
Cette phase est indispensable à un bon fonctionnement dans la phase chantier.
> Après avoir calculé le volume exacte de la maison, on réalise une étude phpp. Le débit nominal de la ventilation est détermine par rapport au volume global de l'habitation. Il correspond à 0,3 volume d'air par heure de renouvellement.
> Sur plan, on détermine les zones d'extraction (cuisine, WC, salle de bain et locaux techniques) ; les zones de soufflage (zones de vie, chambres…) et enfin les zones de transfert (zones de circulation des flux d'air). on établit un tableau de planification qui permettra de régler précisément les débits de soufflage ou d'extraction de chacune des bouches du réseau.
> Cette planification permet également de simuler les calories apportées sur l'air neuf et ainsi valider le fonctionnement de la maison.
TYPE DE RÉSEAU
Le choix dépendant de la volonté ou non d’assurer l’appoint chauffage sur l’air neuf
Il existe 2 types de réseau :
> Réseau type octopuss en pehd qui ne permet pas d’assurer un appoint de chauffage (présence d’une autre source de chauffage typ poêle..).
OU SOLUTION CHOISIE :

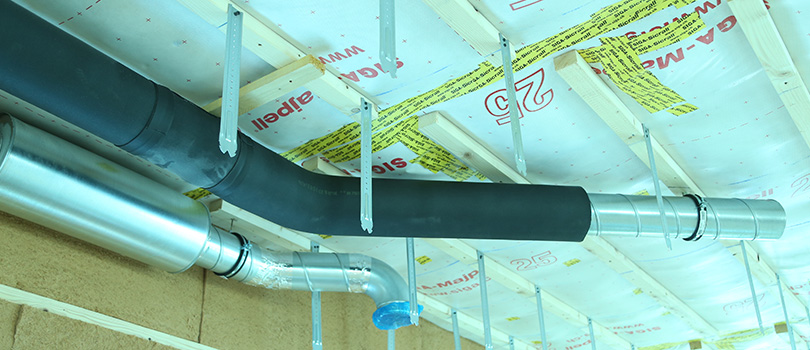

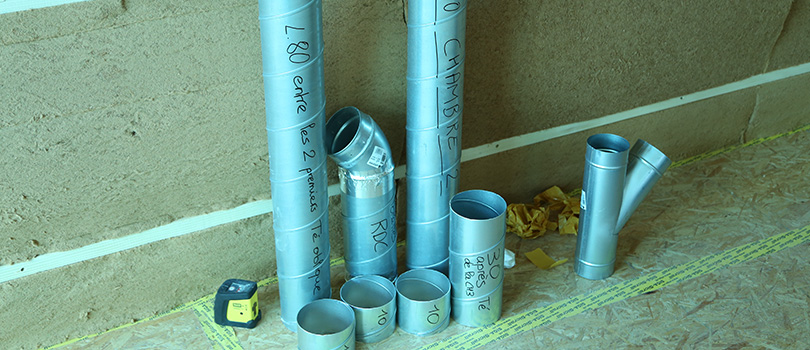

> Réseau galva isolé.
Solution unique permettant un appoint de chauffage sur l’air neuf.
MISE EN SERVICE
Une fois que tous les éléments sont mis en œuvre,
on paramètre la machine par rapport à la planification
et on procède au réglage du débit de chaque bouche.
CHOIX DE L'ÉCHANGEUR
> Entreprises concernée par cette phase du projet :
> ÉTAPE 16
VENTILATION
SYSTÈME VENTILATION
N'ayons pas peur des mots, la VENTILATION est le poste
le plus important de la maison passive.
Il conditionne le bon fonctionnement du bâtiment.
SON RÔLE
- ASSURER la qualité de l'air dans la maison.
- MAINTENIR la maison en température.
Il est primordial d’opter pour une ventilation
avec des performances certifiées !
Plusieurs critères doivent être respectés :
> Un rendement effectif supérieur à 75 %
> Un taux de fuite à l’intérieur de l’échangeur inférieur à 3 %
> La consommation électrique doit être inférieure à 0,4W/ m3 traité.
> Le bruit de fonctionnement de l’échangeur doit être prit en compte lors de son placement dans la maison.
Dans notre cas le choix s’est porté sur un échangeur Paul Novus F300 avec un système de dégivrage par batterie chaude électrique sur l’arrivée d’air neuf.
